聚氯乙烯（PVC）防水卷材 GB12952-2011

【编制依据】

1. 《中华人民共和国建筑法》以及其他有关的法律、法规；

2. 国家标准《建筑工程施工质量统一验收标准》（GB 50300-2001）；

3. 国家标准《屋面防水工程技术规范》（GB 50345-2012）；

4. 国家标准《屋面防水工程质量验收规范》（GB 50207-2012）；

【产品简介】

聚氯乙烯防水卷材是一种*品质、高分子防水片材，经PVC树脂加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。本产品由于采用了独特的产品配方，产品寿命远远超出了一般的防水材料，整个防水系统寿命长，屋面超过20年，地下超过50年。

【产品分类】

按产品的组成分为：

H --- 均质卷材

不采用内增强材料或背衬材料的聚氯乙烯卷材

L -- 带纤维背衬卷材

用织物如聚酯无纺布等复合在卷材下表面的聚录乙烯防水卷材

（背面复合的无纺布可以起到找平和隔离的作用，并且对于胶粘剂的粘接起到关键作用。该卷材主要用于满粘屋面）

P -- 织物内增强卷材

用聚氨酯或玻纤网格布在卷材中间增强的聚氯乙烯防水卷材

（卷材的聚酯织物内增强可以将卷材所受风荷载传递至固定在屋面基层的螺钉上）

G --玻璃纤维内增强卷材

在卷材中加入短切玻璃纤维或玻璃纤维无纺布，对拉伸性能等力学性能无明显影响，仅提高产品尺寸稳定性的聚氯乙烯防水卷材

（卷材的玻纤内增强使得卷材具有优异的尺寸稳定性。该卷材适合用于压铺式屋面和细部处理）

GL -- 玻璃纤维内增强带纤维背衬卷材

在卷材中加入短切玻璃纤维或者玻璃纤维无纺布，并用织物如聚氨酯无纺布等复合在卷材下表面的聚氯乙烯防水卷材

（卷材的玻纤内增强使得卷材具有优异的尺寸稳定性。该卷材适合用于压铺式屋面和细部处理）

【施工工艺】

结合pvc卷材特性使用，一般采用冷粘法、空铺法、机械固定法并有时配套独特的热风焊接工艺。复杂的防水施工部位，要以专用的配套．pvc特制配件组合施工。

一、细部处理

（1）泛水：采用专用收口压条和螺钉将 PVC卷材固定到女儿墙或设备基础挑檐根部，卷材收口采用镀锌压条固定，后用密封胶将卷材上口密封。

（2）雨水口：找平层施工完成后，安装雨水口，并用细石混凝土嵌填牢固。防水层施工时，贴入雨水口杯内不应小于50mm。雨水口周围直径500mm范围内的坡度不应小于5%，并用密封材料对雨水口杯口四周以及被扣底部与找平层接触的部位进行涂封，其厚度不应小于2mm；雨水口上部篦子安装前，应做好雨水口部位防水的保护。

雨水口一

雨水口二

（3）出屋面管道做法：管道根部直径外50mm 范围内，找平层应抹出高度不小于30mm 的圆台。管道周围与找平层之间，应预留20mm×20mm 的凹槽，并用密封材料嵌填严密。管道根部四周应增设附加层，管道上的防水层收头处应用金属箍紧固，并用密封材料封严。

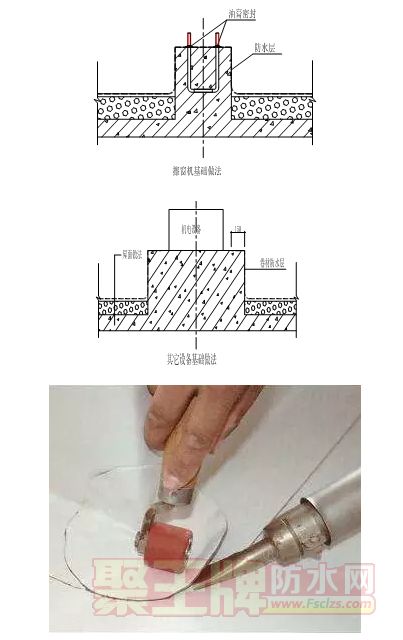

（4）设备基础防水收口做法：其它设备基础主要为屋面风机基础与冷却塔基础，冷却塔基础高度较高，在基础侧面大于泛水高度剔槽，做法同女儿墙，但因屋面找坡长度较大，冷却塔基础局部无法满足泛水高度要求处，冷却塔基础的防水收口做法与擦窗机基础相同。考虑到风机基础比较大，沿设备基础顶部边缘150左右设置20mm×20mm 的凹槽，防水卷材在此处进行收头，油膏密封后，施工20厚砂浆找平层，兼做防水层防护。

细部修补

二、施工方法

1．冷粘法

使用pvc卷材专用的配套胶粘剂，以冷作业将卷材粘贴于基层上的施工方法，称冷粘法。

按防水设计要求不同，冷粘法可分为满粘结或局部粘结法。

(1)满粘法是将pvc卷材全部粘结在基层上的施工方法。

1)施工时，首先要进行预铺，把PVC卷材自然平铺于放线的基层表面(先不粘结)，要求平整顺直，不得扭曲。

2)卷材纵向搭接宽度50mm，并进行适当的剪裁。横向采用对接处理，其上用200～250mm宽的无复合层(N类)．PVC卷材覆盖搭接施焊。

3)将一幅或多幅卷材的长边折叠一半(约10m)，从折叠处分别在基层和卷材表面涂刷专用胶粘剂，待胶干燥至不粘手时，将预铺卷材面进行合拢粘贴，用压辊压实。然后再把另外没有折叠的部分折叠起来，继续从折叠处如前所述操作，依次类推粘贴牢固压实。最后进行对接缝焊接施工。

满粘法施工

(2)局部粘贴卷材。对PVC卷材铺贴时，卷材与基层用点粘或条粘法粘贴于基层上。

点粘：卷材与基层点状粘结。每平方米粘结不少于5个点，每点面积为100mm×100mm。

条粘：卷材与基层作条状粘结。每幅卷材与基层粘结面不少于两条，每条宽度不小于150mm。

平面卷材施工：首*进行预铺，把 PVC 防水卷材按轮廓自然展开布置在基层上，平整顺直，不得扭曲。大面宜采用自动焊机施工，长边方向搭接宽度为 80mm，可进行适当的剪裁。横向采用对接，上面用 150mm宽的不复合 PVC卷材搭接，用手持焊枪焊接牢固。

防水卷材在粘贴时按建议用胶（808 胶粘剂）量（0.4kg -- 0.5kg／m²）分别在 PVC防水卷材表面和基层用胶辊涂刷一层胶粘剂，待胶粘剂半干燥且不粘手时，使预粘面合拢，压辊压实。 然后再把另外没有折叠的部分折叠起来，继续从折叠处操作如前所述，依次类推，最后施焊。焊接表面要求：无水露点，无油污及附着物，擦拭干净。

 接缝处热风焊接

立面卷材施工：构筑物立面找平层应密实平整，不得有酥松、起砂现象，无棱角和尖锐杂物，应干净、干燥。卷材铺贴前，先将立面找平层清扫干净，按建议用量涂胶，涂胶要均匀一致，待胶半干燥且不粘手时，将卷材和立面贴合在一起。卷材铺贴方向：沿屋面的长向即南北方向进行铺设。施工前进行..放样，尽量减少接头，有接头部位，接头相互错开至少 30cm。

2．空铺法

即铺贴PVC防水卷材时，卷材与基层仅在防水层的整体四周一定宽度内粘结；其余部分不粘结的施工方法。空铺法的施工工艺流程如下：

基层找平清理一弹线一卷材预铺设一卷材接缝搭接焊一特殊部位处理一固定、压边一密封材料封边一验收。

首先卷材预铺设参照满粘法，纵向搭接宽度为50mm。其次，仅将整体防水工程的四周部位卷材进行满粘，并焊接搭接缝。横向采用对接处理，其上用200～250mm宽的无复合层(N类)PVC卷材覆盖搭接、施焊。

空铺施工

3．机械固定法

即采用机械紧固固定件使卷材与基层连接的施工方法。

(1)施工时，首*进行预铺，可参照满粘法作业。纵向搭接宽度为100mm，其中50mm做固定件用，固定件需穿过保温层固定覆于结构层上。

(2)按设计和计算的固定间距，用冲击钻先打孔，孔径略小于固定螺钉外径尺寸。将固定件就位后用电动螺丝刀加固拧紧，以后依次循环操作即可。对每一个搭接进行焊接，横向采用对接处理，上用200～2500mm宽无复合层(N类)卷材覆盖搭接施焊。

机械固定法施工

4．PVC卷材的焊接工艺

PVC卷材之间的纵向搭接宽度为50mm，横向宽度为lOOmm．采用焊接工艺时，焊嘴与焊接方向成45。角，压辊与焊嘴平行并保持约5mm左右距离，滚压不宜过快。

使用焊嘴宽20mm的小焊嘴施焊，一般为两道，焊接温度控制在第6档，每道焊接有效宽度为15mm～20mm。

使用焊嘴宽40mm的大焊嘴施焊宜为一道，焊接温度控制在第7档，焊接有效宽度为25mm。

焊接要求：应在焊前预焊一道，宽度不宜过宽，使施焊时热风不至于溢出而影响施焊质量。焊接边缘应有熔浆溢出，但不得出现烧焦现象。
