PVC防水卷材冬季施工有哪些事项需要注意？冬季TPO防水卷材该如何施工？

冬季防水卷材施工注意事项

12.26，建筑防水保温系统工程师高*研修班与你相约羊城！

TPO防水卷材施工要点介绍

1.简介

近年来TPO防水卷材在我国得到了较快的发展，并且已经在部分工程中得到了成功应用，但目前我国TPO防水卷材大都局限于在南方地区坡屋面中的采用，用于北方温差大的地区双曲面屋面防水很少。

TPO防水卷材作为一种新型防水材料，要求在防水性能、细部节点、耐低温性、有效使用年限等方面相较国内常用的SBS、PVC等防水卷材有明显的优势，突出其耐低温性、耐化学性、耐火性的理念。

案例工程屋面工程采用的TPO防水卷材，厚度为1.52mm。屋面标准剖面图，见图1-1。

图1-1  屋面标准剖面图

案例工程打破常规的屋面防水施工方法，利用154mm自攻螺钉对TPO防水卷材进行固定。采用成型的屋面防水工程，与采用普通防水卷材的防水工程相比，在耐极端温度变形、耐火性能等方面均有大幅提升，尤其是耐极端温度变形，更是达到了-40℃无裂纹，成为案例工程屋面工程的亮点，也为今后北方温差大地区屋面防水工程如何解决极端温度造成防水卷材物理性能破坏，提供了*好的示范效应。

2.施工方法特点

2.1本工法在材料加工时，在TPO防水卷材中没有添加增塑剂，使其柔性保持率高于其它防水卷材，克服了本工程双曲面屋面异性处理的技术难题。

2.2采用TPO防水卷材，因其具有很高的太阳辐射反射率，使其表面温度不会高于环境温度，使本屋面工程的节能性能得到了显著提高。

3.施工工艺原理

3.1 TPO防水卷材为柔性防水材料，案例工程采用的规格为：长30.5m×宽1.5m×厚1.52mm。由于案例工程为双曲面屋面，且出现了大量屋面穿透物及异性部位，而TPO柔性保持率高的特点在细部节点处理时，得到了充分的体现。其现场加工简便，制作成型快，可进行任意造型处理等优点，为屋面工程提前完成工期内容，提供了极其重要的先决条件。

3.2 TPO防水卷材材料质轻高强，具有优异的耐火、耐极端温度、节能等性能，能够满足对质量要求较高的屋面工程。

4.施工工艺流程

4.1工艺流程

屋面防水工程安装工艺流程详见图4.1-1。

图4.1-1 TPO防水卷材施工工艺流程图

4.2屋面防水工程轴测图及节点见图4.2-1、图4.2-2。

图4.2-1 屋面防水工程轴测图示意图

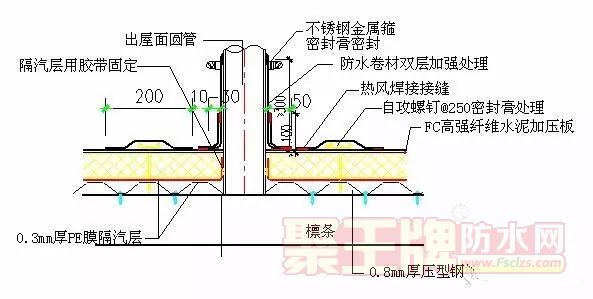

图4.2-2  屋面穿透物节点图

4.3操作要点

4.3.1 TPO防水卷材层的基层（FC高强纤维水泥加压板、无纺布）应平整干净。

4.3.2 TPO防水卷材首先应松铺在基层表面上，并保持平整顺直。

4.3.3 卷材纵向搭接宽度为12cm，其中的5cm用于固定件的安装，以使固定件覆于防水层下，施工时采用专用紧固件及垫片固定TPO防水卷材，紧固件间距以屋面压型钢板波峰间距为准。依次循环操作，用自动焊接机焊接每一个搭接边，局部部位采用手持焊接机焊接。

4.3.4 自动焊机焊缝焊接：焊接机采用自动焊接机，焊机压力为5O0－550N左右，温度为500－550℃，焊接速度为1.5-2m/min, 具体情况视现场条件（温度、湿度）而定。

手工焊接：焊枪温度控制在250－45O℃之间，焊接速度为0．2－0．5m/min，焊接时用手动压辊压实，随焊随压。其主要应用在转角、阴阳角处等异形部位的卷材焊材。

卷材铺设方向：卷材的铺设方向应垂直于压型钢板长边方向。平行于屋脊的搭接缝应顺流水方向搭接，垂直于屋脊的搭接缝应顺年*大频率风向搭接。焊接缝的接合面应擦干净，无水露点，无油污及附着物。当天铺设的卷材必须在当天完成焊接；对于每天施工后留下的接口，必须采用胶带和有效的方式进行保护，避免淋雨和受潮。

4.3.5 防水卷材的成品保护

TPO防水卷材施工完毕后随时铺设FC高强纤维水泥加压板，供人行走。已验收完的TPO防水卷材安排专人负责看护。

5.TPO防水卷材施工材料

施工材料表

5.TPO防水卷材施工质量控制要求

5.1质量标准

5.2质量保证措施

5.2.1 主要技术措施

a、对TPO防水卷材事先做好深化设计，包括TPO的节点做法、铺设方式均应详细设计。

b、大面积施工前，在现场做样板试验，通过样板试验确定可靠的施工工艺和操作方法，并总结出施工过程中容易出现的问题以进行重点控制。

c、对施工操作人员进行培训，使操作工人熟练掌握施工操作要点。

5.2.2 施工管理措施

a、认真挑选劳务队伍。选择技术力量雄厚，参与过大量*质工程施工经历的劳务队伍负责TPO防水卷材的施工，保证劳务队伍的质量。

b、施工前对工人进行考核，合格后持证上岗。

c、严格工序交接制度，并明确下道工序对上道工序成品的保护责任。

d、TPO防水卷材施工时安排技术人员、质检人员跟班旁站，及时解决施工过程中出现的问题。

PVC防水卷材冬季施工需注意的事项

实际应用中，PVC防水卷材主要有三种施工工艺：P类主要应用于机械固定法；L类主要应用于满粘法和空铺压顶法；H类一般不作为施工主材，而是作为P类、L类卷材的辅助材料使用。

现就三种施工工艺分别叙述冬季施工时需注意的事项。

满粘法施工

一

般情况下，低于5℃时满粘法无法正常施工。PVC胶粘剂为溶剂型，低于5℃时胶粘剂的稀释剂挥发极其缓慢，致使胶粘剂粘接力无法满足施工要求。所以，在没有特殊工艺的前提下，冬季施工尽量避免满粘法施工。

若必须进行冬季满粘施工，可以采用瓦斯枪背面加热的方式加快稀释剂挥发，保证胶粘剂的粘接力。但瓦斯枪为明火施工，且胶粘剂易燃，需注意明火不得与卷材反面的胶粘剂接触，一旦控制不好，容易引起火灾。

根据GB50345-2012的规定，焊接法施工不宜低于-10℃，所以卷材焊接在温度不低于-10℃时影响不大。

机械固定法、空浦法施工

由

于卷材本身搭接采用热风焊接法，对环境温度要求不苛刻，所以机械固定法与空铺法在冬季施工受限较小，施工中需注意的有以下几点：

一、卷材可在-10℃以上正常施焊，若遇雪天，需注意必须清除屋面积雪；平时注意天气变化，保证雪天前将搭接缝全部焊接完毕。

二、由于热胀冷缩，-5℃以下匀质（H类）卷材收缩变形较大，施工时伸展不开，会在第二年开春天气转暖时出现大量的折皱，对美观有很大的影响。如果客户对美观有较高要求的话，尽量不要在冬季采用匀质卷材施工。

相对而言带加强筋的P类卷材不会出现此问题，正常拉伸可满足施工要求。但应注意铺贴卷材尽量选择在相对温暖的中午。

三、冬季施工很容易出现虚焊现象，特别是手工焊接接头（在前次焊接缝尾部开始进行此次焊接的位置）与丁字形接头部位。

原因是当温度较低时，卷材变得脆硬，焊缝最开始焊接的部位极易出现虚焊现象，所以在冬季施焊时需保证热风温度在合适的范围内（焊枪出风温度380℃左右），接头部位施焊时不要急于移动焊枪，应停留5秒左右保证卷材充分软化、熔浆饱满后再移动焊枪。

每次使用焊机进行大面焊接之前应做焊接试验，试验合格后再进行大面积施工。

丁字接头部位可用刮刀处理；或焊枪稍作停留，并用力按压熔浆。

四、温度较低时，粘接PE膜的丁基胶带基本失去粘接性，在大面积施工前应先做粘接实验，若无法粘接牢固，粘接时需用焊枪把丁基胶带加热，搭接施工后用压辊压实。

五、由于低温状态下PVC卷材较为脆硬，若在软质保温层（如岩棉或玻璃丝绵）上施工，温度太低时，应避免在卷材上来回踩踏，踩踏过度可能会造成卷材龟裂。

六、封口密封胶的固化温度为4～40℃，此温度范围外的固化效果不好，所以冬季施工时*好收口在较隐蔽的扣板之下，保证在固化前不易被人破坏，且不受雨雪影响。若无法收至扣板下，应采取临时防护措施。
