许昌锦艺集团防水项目地下防水等级设计为I级，防水部位地下室底板，防水材料为1.5mm****自粘胶膜防水卷材。

施工准备

1) 基层准备

垫层基面应坚固，平整，光滑、无尖锐突出物，基层表面应不得有大的缺口或孔洞。若有蜂窝、麻面、开裂和缺口、孔洞时，应事*进行修补。

2) 工具

射钉枪、锤子、压辊、剪刀/裁刀、弹线盒、鼓风机、热风焊枪、热楔焊机等。

3) 配套材料

水泥钉、盖口条、自粘改性沥青防水卷材、密封膏等。

防水施工安全第*

施工工艺

（1底板平面）清理基层、修复→节点处理→弹线→铺设****防水卷材→搭接处理→揭卷材隔离膜（表面为隔离砂时，无须揭隔离膜）→检测验收→绑扎钢筋→浇筑混凝土

（2维护结构立面）基层处理（找平、清理）→节点处理→弹线→机械固定****防水卷材→搭接处理→揭卷材隔离膜（表面为隔离砂时，无须揭隔离膜）→检测验收→绑扎钢筋→浇筑混凝土

****与基层满粘效果

1) 清除垫层表面的灰尘、杂物，基面宜基本干燥，有明水处应先排除明水。特别是桩头周圈500mm和阴阳角处平立面各500mm范围的基层，必须干燥、平整，如遇有不平基面处应先做1:2水泥砂浆找平。灌注桩破桩施工时，必须按规范要求施工，并清理掉破桩时已松动或松散的混凝土碎屑。

清理基层积水

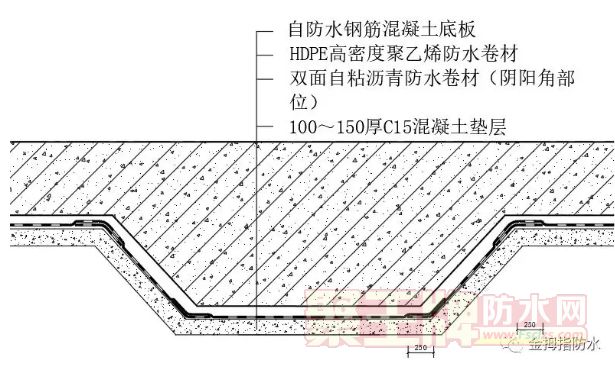

2) 在阴阳角节点部位可增设无胎自粘改性沥青防水卷材一道（满足****卷材在节点部位的服帖和底部延伸性），自粘卷材铺贴宽度应超出阴阳角边或施工缝水平外延250mm，各细部节点防水处理具体见防水节点详图。

3) 大面卷材铺贴前，根据卷材幅宽及搭接尺寸宽度，应在基层上弹基准线，试铺，确定卷材搭接位置，以控制卷材铺贴的方向和顺直美观。

4) 展开卷材，平铺（带隔离纸或砂面朝上）于基面需铺贴的位置，与弹线对齐；对准铺贴位置裁剪卷材，卷材铺设平展，顺直。抬起****防水卷材一端，并揭开卷材隔离纸约0.3~0.5m，使隔离膜压在卷材上，并留出一角，以便卷材搭接时撕掉隔离膜。

5) ****防水卷材长边搭接边宽度为70mm，确保搭接区下部位干净，干燥。当两块卷材已搭接在一起，施工要连续进行，辊压搭接边要用力，保证搭接边的良好粘结，短边搭接宽度≥80mm。当采用热楔焊接法施工时，应用热风枪铲除卷材表面颗粒，采用配套专用双面胶带粘贴并压实年牢，“T”型节点处，则采用热风焊枪辅助施工，采用双面胶带加贴卷材。****防水卷材收头处，可采用密封膏或单组分聚氨酯防水涂料封口处理，也可采用无胎双面自粘卷材在桩头处用卷材做节点服帖。

锦艺集团防水项目****施工效果图

6) 进行钢筋绑扎时，应在尽量在钢筋加工区加工完成，若必须在已施工防水卷材区进行钢筋切割、焊接时，必须做好防护措施。

锦艺集团防水项目成品保护

7) 混凝土浇筑施工应按相应的施工技术规范进行操作。

防水层搭接及细部处理

（1）防水卷材搭接缝应与施工缝错开≮50cm的距离。

（2）多层防水卷材搭接时，搭接边必须错开，不得有三层以上的搭接重叠（如下所示）。

（3）相邻两幅的纵向接头不应在一条水平线上，应相互错开30cm以上。

（4）卷材端部和切口边缘的搭接长度不少于150mm，将搭接部分用湿布抹拭干净，保证其干净，无灰尘。待干燥后，用自粘改性沥青防水卷材对中地贴在搭接部分上并压实。

穿底板管防水做法

桩头防水做法

立面防水层施工

1) 一般民用建筑地下工程（电梯井侧壁及砖胎膜侧壁）。现将****卷材按弹线位置对准在里面结构的基层上，卷材的平滑光面面向维护结构，为了防止卷材脱落，采用机械固定方式把****卷材固定于围护结构墙面上，钉固定应距卷材畅想预留自粘边外边缘10-20mm处，根据现场实际情况，可在卷材长边搭接每隔500mm左右进行机械固定，施工时，撕去长边预留隔离膜，进行长边搭接，同时确保粘结牢固。

2) 对卷材短边搭接，应根据现场情况，每间隔300mm左右对卷材进行机械固定，钉固定应距卷材畅想预留自粘边外边缘10-20mm处。固定完成后，在短边搭接缝用专用胶带进行密封，确保所有固定钉被下幅卷材搭接边完全覆盖。

底板两侧钢筋防水处理：沿钢筋周围R≥250mm范围内涂刷1.5mm聚氨酯，沿钢筋根部上翻50mm。大面铺贴卷材后，沿钢筋根部缠绕遇水膨胀止水条或涂抹止水胶。

常见质量问题及应对措施

1、卷材接缝张口翘边。

（1）造成的原因：卷材边被污染或未辊压粘结不牢；铺贴时搭接边形成集中部位产生的开口；卷材伸缩变形导致的搭接边应力集中部位开口。

（2）处理措施：切开开口部位卷材释放应力，裁剪150mm*150mm卷材，铲除开口部位150mm*150mm耐候保护层，用专用配套胶带覆盖贴补处理，并压实粘牢。

卷材接缝张口翘边正确处理示范

2、卷材起伏不平（****高密度聚乙烯防水卷材自身特性，不影响防水效果）。

卷材正常起伏现象

施工后成品图

许昌锦艺集团防水项目使用的JMZ高分子自粘胶膜（****）防水卷材是由特质的高密度聚乙烯均质片材为主体材料，表面覆盖自粘胶料，适用于后浇混凝土或水泥砂浆拌合物粘接的防水卷材。卷材自粘层具有自愈功能，与液态混凝土浆料反应固化后，形成防水层与混凝土结构的无间隙结合，杜绝层间窜水隐患，能有效提高防水系统的可靠性，该产品既解决了高分子防水材料在施工中诸多难点、弊病，同时有解决了改性自粘橡胶沥青防水卷材的一些性能弱点，从而实现了叠加防水功能防水功效，能够有效预防建筑渗漏问题，延长建筑使用寿命，提高建筑使用性能和功能。
