01、冷刮非固化橡胶沥青防水涂料的研发背景

非固化橡胶沥青防水涂料是以橡胶粉、沥青和特殊添加剂为主要原料，在应用状态下长期保持粘性膏状体的具有蠕变性的防水涂料。与空气接触后长期不固化，始终保持粘稠胶质；自愈能力强、碰触即粘、难以剥离；在-20℃下仍具有良好的粘接性能。基于这些特点，是的它能解决基层开裂应力传递给防水层造成的防水层断裂、挠曲疲劳或处于高应力状态下的提前老化问题，同时蠕变性能使得其能良好的封闭基层的毛细孔和裂缝，从而解决防水层的窜水难题，大幅度提高防水可靠性。

市场上现有非固化种类

冷刮非固化需要具备的特征

1、符合热熔非固化材料标准，甚至优于现有指标

2、采用双组分反应型，无需加热

3、可复合各类卷材（不含沥青）

02、冷刮非固化橡胶沥青防水涂料的技术原理

非固化原名蠕变性橡胶沥青防水涂料——

*大的特点就是其蠕变性

01、技术原理

反应之前易刮涂——半聚合形成小分子量产品——流态

如何反应成非固化蠕变的状态——半聚合形成小分子量产品+交联剂引发交联反应——一定时间内做成半交联蠕变状态

02、技术原理

粘接性—残留极性态在外从而增加了粘接性

和各类卷材复合——做成纯橡胶体（不含沥青成分）

03、技术原理

时间可调性—交联剂中可加催化剂控制时间

03、冷刮非固化橡胶沥青防水涂料复合卷材的特点

性能指标

01、复合改性沥青卷材特点

1、复合自粘卷材**

①两者皆不加热，实现安全施工。

②沥青也是极性材料，与冷施工非固化中残留的极性材料起到更好的粘接性。

③时效性好，可一边刮涂一边铺贴卷材。

2、复合SBS卷材

可烧可不烧——若烧也只需把膜略微烧掉即可。

复合改性沥青卷材操作步骤

1、混合搅拌

涂料分为A，B两个组分：A组份为深绿色液体；B组份为黑色液体。常温下将两个组份按照A：B=1：4的比例进行配置，使用搅拌设备（搅拌设备搅拌更均匀）搅拌3～5min即可进行刮涂施工。

注：为更好的判断搅拌时间，已将A组分调为黄色，无色差即搅拌均匀。

2、刮涂

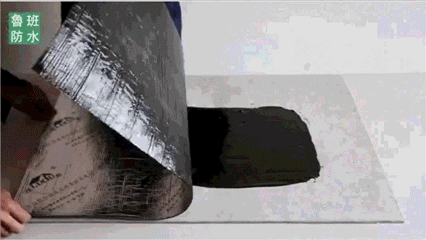

3、铺贴自粘卷材

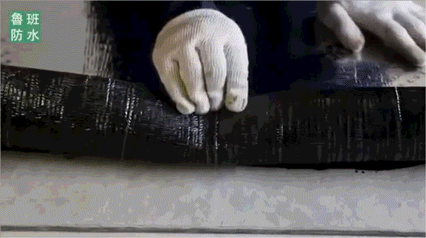

4、最终效果

02、复合高分子卷材特点

从丙纶举例，在之前热熔非固化被证明和丙纶复合是有疑议的，因为第一加热后的温度和其中的轻质油都会对丙纶产生影响。同理PVC卷材中的增塑剂也会受轻质油的影响。

而油性冷施工非固化研发背景中提到意在研发出可以复合各类卷材的非固化，所以最终是以一个无需加热反应形成完全橡胶体呈现。

复合高分子卷材操作步骤

1、搅拌均匀

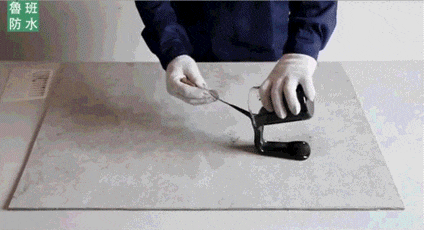

2、涂刮

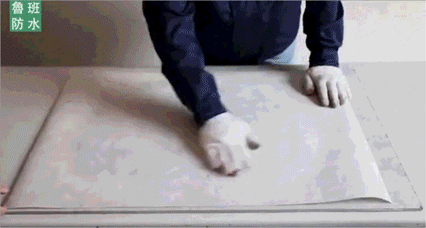

3、铺贴高分子卷材

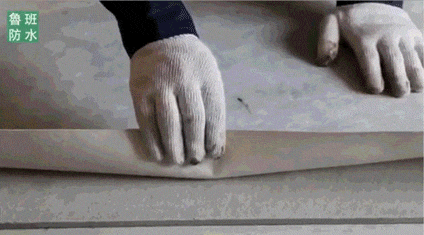

4、最终效果

04、冷刮非固化橡胶沥青防水卷材在防水工程中的应用

1、开桶检查、混合搅拌

冷刮非固化防水涂料分为A，B两个组分，使用前开桶检查两个组分的情况：

1）A组分，深绿色（已改为黄色），均匀无颗粒，无沉淀。

2）B组分，黑色，均匀无颗粒。如有沉淀，使用前应先使用搅拌器将沉淀打散之后再使用。（冷刮非固化的可操作温度以B组分可搅拌的温度为准）

检查可使用的A  B组分，按照A：B=1:4的质量比例配合，搅拌器搅拌5分钟，到均匀，没有混合色差，即可施工。

2、涂料＋卷材施工

1、防水施工前检查基层；2、弹线；3、阴阳角防水卷材附加层施工；4、大面施工。

【涂料刮涂分条按顺序进行，每条宽度与卷材的宽度一致，涂膜层可一次刮涂到需要的厚度。刮涂时刮板略向刮涂方向倾斜，保持一定的倾斜角度平稳地向前刮涂、刮涂均匀。】

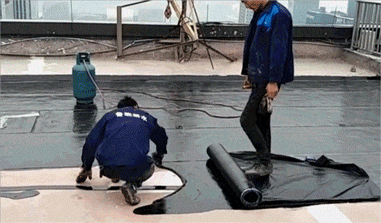

【铺设沥青卷材】

【复合自粘卷材】
