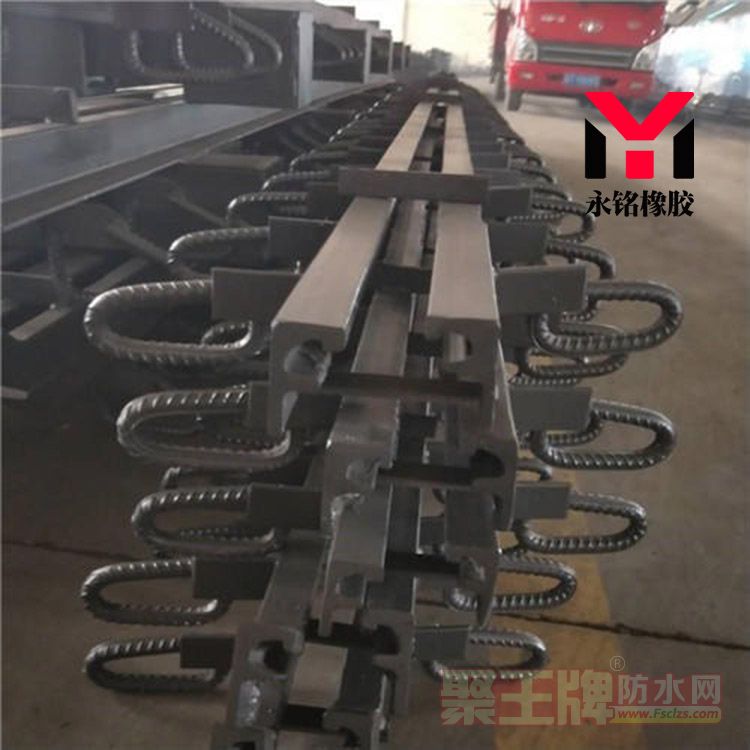

GQF-F型伸缩缝是采用热轧整体成型的异型钢材设计的桥梁伸缩缝产品。克服了挤压异型钢直线度和集合尺寸不均匀的特点, 结构简单,安装方便,具有明显的可靠性.舒适性和耐久性.GQF-F型桥梁伸缩缝适用于伸缩量80mm以下的的桥梁接缝。既方便旧伸缩装置更换,又可供新桥时选用。

GQF-F型桥梁伸缩缝施工设计

1、在GQF-F型桥梁伸缩缝施工前，上报的施工设计方案，要求精心组织、统筹安排，严格按照施工规范进行控制。成立专业施工操作组，包括切缝组、开槽组、安装组、混凝土浇筑组，明确任务，做到职责分明。驻地监理对切缝、开槽、型钢安装、浇筑混凝土等各道工序的施工均应进行认真的检查，验收合格后方可进入下一道工序，同时对型钢安装、浇筑混凝土等重要工序均要全过程旁站。

F型桥梁伸缩缝的功能有两点:

其一，F型桥梁伸缩缝能将桥面上车辆及其他荷载给予的竖直及水平荷载通过支承结构可靠地传递到梁体上:

其二，F型桥梁伸缩缝能适应桥梁纵、横位移的变化，同时它还应该能够适应桥梁墩台的沉降和梁端翘曲引起的转角变化。

F型桥梁伸缩缝通过传力支承方式将车辆水平和垂直荷载传递给梁体，通过位移控制桥梁纵、横位移和梁端翘曲转角，支承和位移控制效果受温度影响。F型桥梁伸缩梁由中梁、边梁、橡胶及相应的外部封闭箱形结构组成，用作桥梁和立交桥的承载基础部件。

桥梁伸缩缝安装注意事项：

1、桥梁伸缩缝按设计要求全部组装好后，由生产厂家或用户运往施工现场。如其长度超过运输允许限度或由于其他原因不能整体运输时，可以采用拆分的方法运输。

2、桥梁伸缩缝运抵施工现场后，其存放地点应尽量接近安装位置，并放置在少高于地面30cm的支撑物上。

3、同样优良的桥梁伸缩缝，不同的安装质量，使用效果和耐久性会有明显差别。这在我们调查研究中反映出的问题充分说明了伸缩缝装置施工安装质量是保证伸缩缝装置使用效果好坏的后一个关键环节。

桥梁伸缩缝GQF-F型是选用热轧全体成型的异型钢材设计的桥梁伸缩缝产品。GQF-F型桥梁伸缩缝适用于伸缩量80mm以下的的桥梁接缝。

桥梁伸缩缝代号表明办法与中华人民共和国交通行业标准表明办法相一致，以GQF-C40型伸缩缝、GQF-C60型伸缩缝、GQF-E80型伸缩缝、GQF-F80型伸缩缝、GQF-Z80(CR)型伸缩缝、GQF-C60(NR)型伸缩缝、GQF-MZL160型桥梁伸缩缝为例，其间GQF为交通行业标准规则的桥梁伸缩缝设备代号.型式代号:-MZL表明模数式、直梁连杆链条型:(C、Z、F、L、)表明异型钢材的形状。数字表明弹性设备位移量:0-1200mm。
