梳齿型伸缩缝是由表层面板（防滑梳齿形钢板）、不锈钢板滑板、梁体、橡胶密封条（橡胶防水层）、锚固筋组合而成。

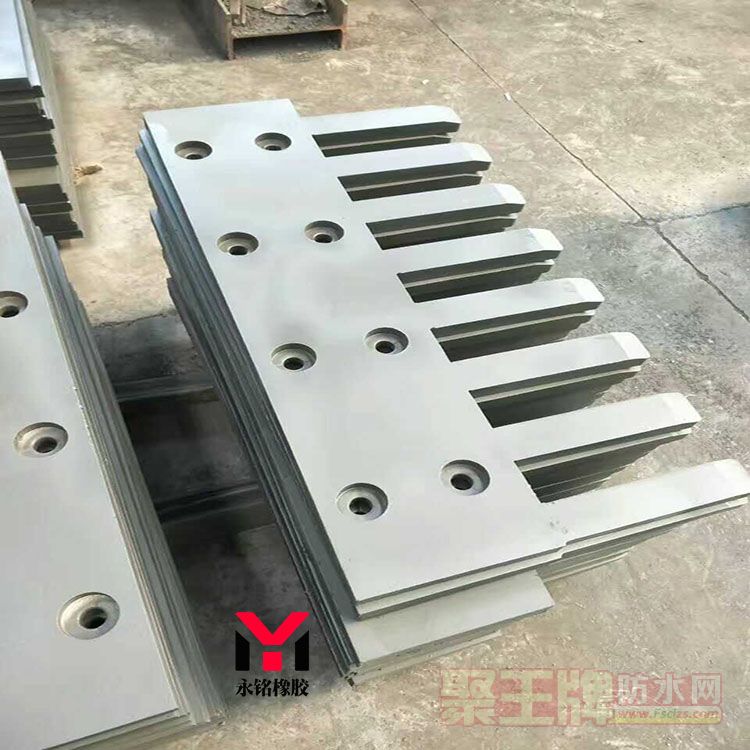

梳齿型伸缩缝的表层面板是采用防滑钢板制作成梳齿形状，左右两块钢板齿缝相互啮合的支承式构造，所以又称为钢板梳齿型伸缩装置。

此伸缩缝结构刚度较大，可承受较大的水平变位，容许伸缩量为40-1000mm，广泛用于不同跨度的新建桥梁或者老桥改建。

SSFB梳齿板伸缩缝安装方法

施工程序如下： 桥面板整体铺装→切缝→缝槽表面清理→将构件放入槽内→ 用定位角钢固定构件位置及标高→布设焊接锚固筋→在混凝土接 缝表面涂底料→浇筑树脂混凝土→及时拆除定位角钢→养生→填 缝→结束。 钢梳齿板型伸缩装置安装时应注意以下问题。

（1）施工前必须认真做好伸缩装置部位的清理工作。

（2）采用焊接接长梳形钢板时，应按设计的锚栓孔位置及平 面尺寸弹线定位，并用夹板固定，应对焊后产生的变形进行矫正。

（3）按设计标高将锚栓预埋入预留孔内，然后焊接锚板，并调 整封头板使之与垫板齐平。

（4）安装时要将构件固定在定位角钢上，以确保安装精度，同 时应防止产生梳齿不平、扭曲及其他变形，要严格控制好梳齿间的 间隙。

（5）两齿板应用同一块用方形切割而成，安装时配对就位，锯 齿的表面要有一定的光洁度，防止误差造成齿、槽相顶。 浇筑混凝土时，一定要振捣密实，不得有空洞。在钢梳齿根部 钻适量φ 20mm 的小孔，以便混凝土中的空气能顺利排出。

(6) 混凝土浇筑完成后，应及时将定位角钢拆除，以保证伸缩 装置在温度变化时能自由伸缩。

（7）施工中应加强锚固系统的锚固，防止锚固螺栓松动，螺帽 脱落。

（8）安装止水氯丁橡胶片、不锈钢板和齿形板，用螺帽旋紧。为防止螺杆与螺帽松动，螺纹上必须涂防松胶水，螺杆与螺帽面少量点焊固定，最后螺孔内灌注防水和防松环氧树脂。

（9）混凝土浇水养护，冬天要防冻保湿养护。

（10）齿形缝内灌防水油膏。

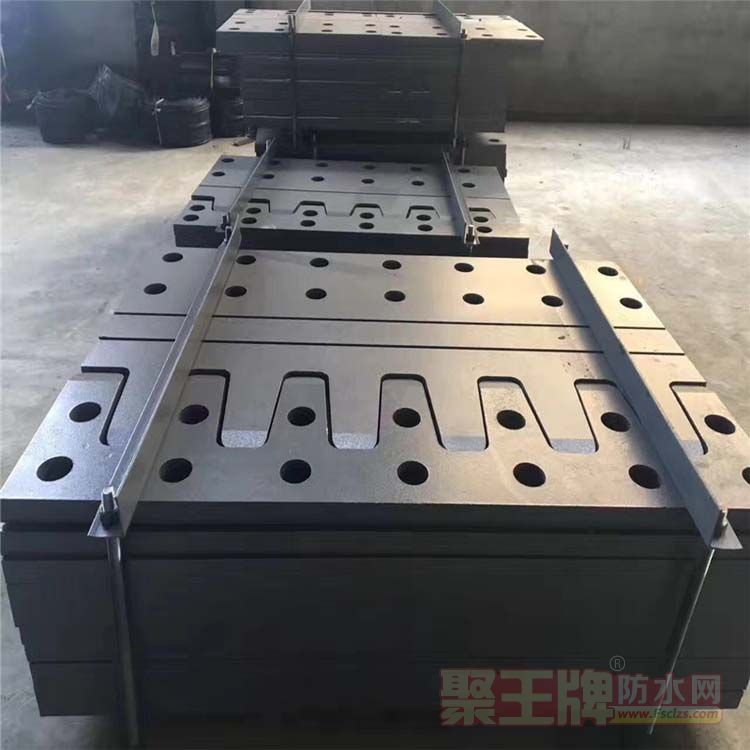

SF伸缩装置主要是由梳齿型钢板、不锈钢滑板、橡胶防水层、高强锚固螺栓组成。

主要特性：防水、防尘、防震；适用于各种结构的桥梁，伸缩量大，使用范围广。
