产品简介

规格：1Kg、6Kg、19Kg/桶

适用范围：本产品可⼴泛应⽤在混凝⼟屋⾯、⾦属屋⾯、琉璃⽡屋⾯等项⽬⼯程。

技术参数

产品特点

可耐⾼温120℃，耐低温-20℃；

成膜后弹性极强，抗拉裂性极好；

耐候性极强，防⽔性能可达30年；

耐臭氧等⾃然⽼化，耐酸碱等化学腐蚀；

单组份⽔性产品，环保性好，具有极佳的施⼯性能。

施工方式

大面使用时建议采用喷涂方式如天气太热，可以适量添加5%的水混合使用。

红橡胶标准施工工艺

检查基材情况，修补基面的孔洞、凹陷、空鼓和裂缝等，铲除基面油污、杂物和浮尘，保持基面干净整洁；

使用红橡胶前，建议先使用基层处理剂固砂金刚)进行基层加强处理，且基面须保持干燥，不得有明水和积水；

根据项目实际情况，可以选择辊涂、喷涂或刷涂，至少要涂刷2遍，采用“卷涂一体”工艺效果更佳。

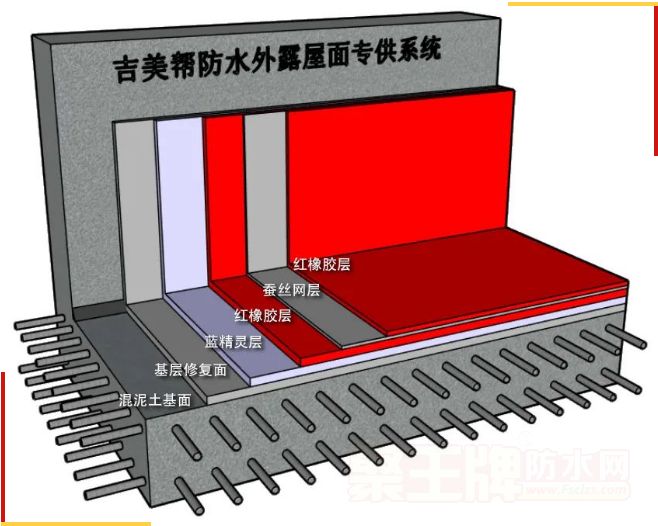

工艺图鉴

注意事项

防水层施工时，每一遍都要均匀涂刷，建议采用十字交叉方式涂刷，避免漏刷漏涂。

每一道防水层施工间隔时间一般不低于4-8h，一般以防水层不粘手为准，防水层涂刷时均匀、一致。

防水层表干后，这时防水层还未完全干透，强度也还没有上来，涂刷下一道防水层时，尽量不要穿鞋子上去施工，可穿袜子、赤脚、或者穿布鞋套上去施工。因为橡胶鞋底，容易拉扯防水层，造成防水层轻微的空鼓、松动甚至脱层、黏连带起。

将施工范围内的管口、天沟、檐沟、阴阳角节点部位先作预涂密封处理，并在涂刷过程铺贴加强胎基材料(网格布、无纺布)作增强处理。

施工完毕3天内，不得有明水影响防水层，不得做试水实验。

可根据预算和施工面积，可选择涂刷JS防水涂料/K11防水/液体卷材/粘弹胶等作为红橡胶的底涂，并铺设增强胎基材料(网格布、无纺布，蛛丝网)，该方案效果更佳，质保时间更长。这是复合防水层的做法，要求更专业的施工。如施工面积超过100 ㎡ ，因为基面的不确定性因素很多，为避免质量问题，建议用刚性的聚合物防水进行基面打底。

常见问题分析与处理

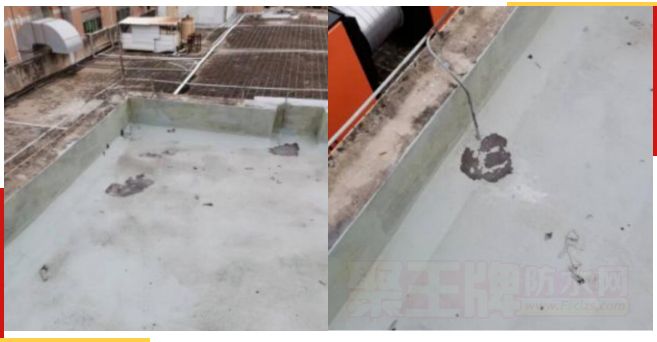

完工后防水层出现鼓包现象

原因刨析：基层含水率过大或保温层含水率过大，以及基层未安装排气管导致。

规避方法：水泥基面：需曝晒3-5天，让水汽蒸发后方可施工。

保温层基面：需在保温层上做排气管。

施工“一布三涂”后期出现鼓包、易掀起的情况

原因刨析：一布三涂并没有严格按照标准施工流程进行。在施工第一遍红橡胶时就进行蚕丝网的铺设，使蚕丝网没能粘接在红橡胶上，只粘接在基面，导致附着力大大降低，且基层含水率过高，最终出现此项情况；

规避方法：明确‘一布三涂’施工流程，并严格安照流程进行施工水泥基面：需曝晒3-5天，让水汽蒸发后方可施工。

保温层基面：需在保温层上做排气管。

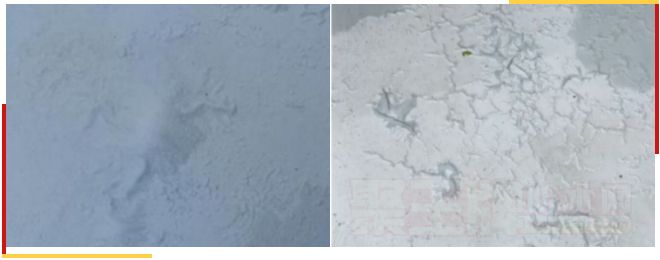

防水层出现溶解现象

原因刨析：防水层还没完全干透就遇水，导致涂层与水发生反应，最终导致防水层出现溶解、褶皱、鼓包等情况；

规避方法：施工前应了解未来几日的天气情况，避开阴雨天前后施工，若雨后施工需让基层暴晒3-5天，使基层下方水汽蒸发干净。
